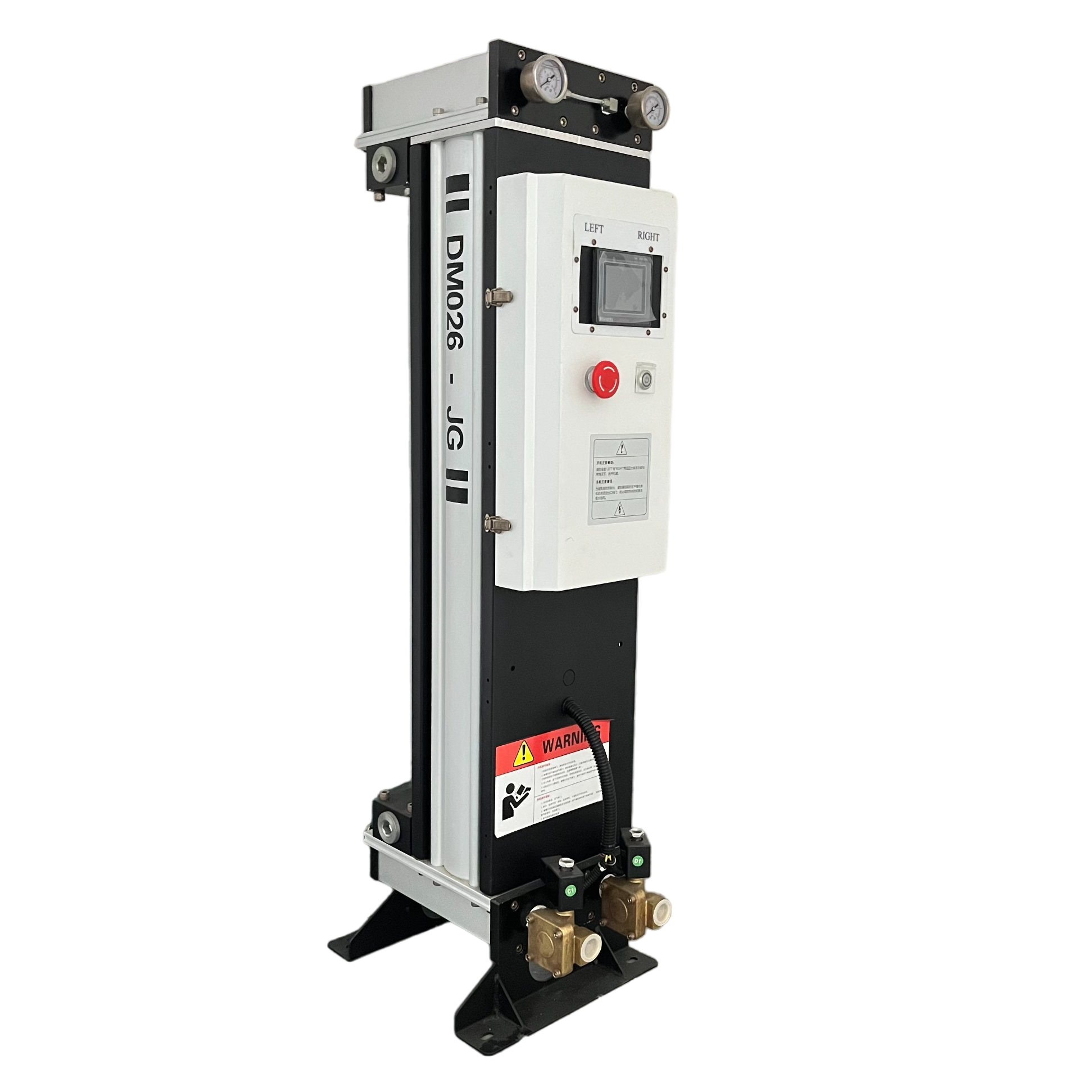

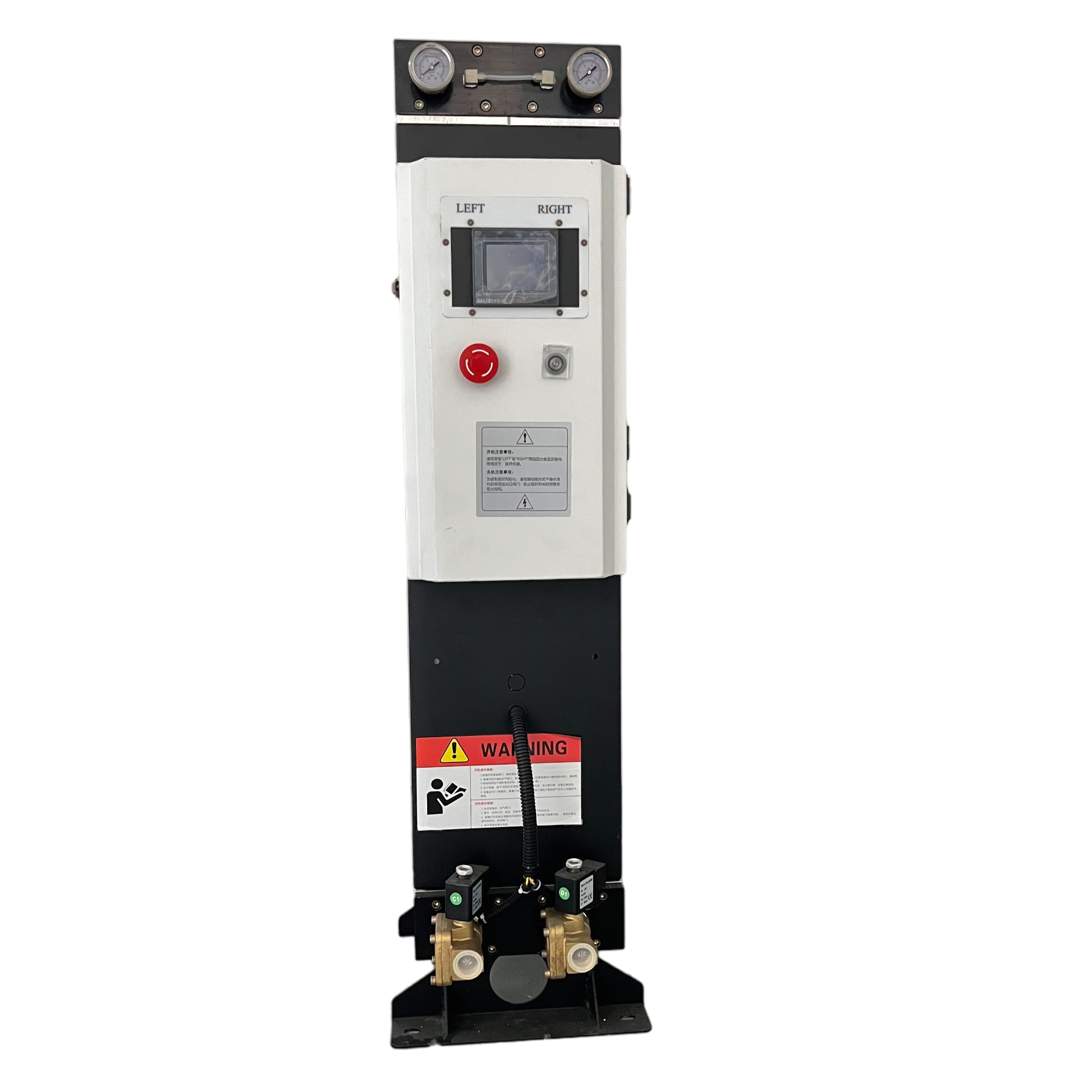

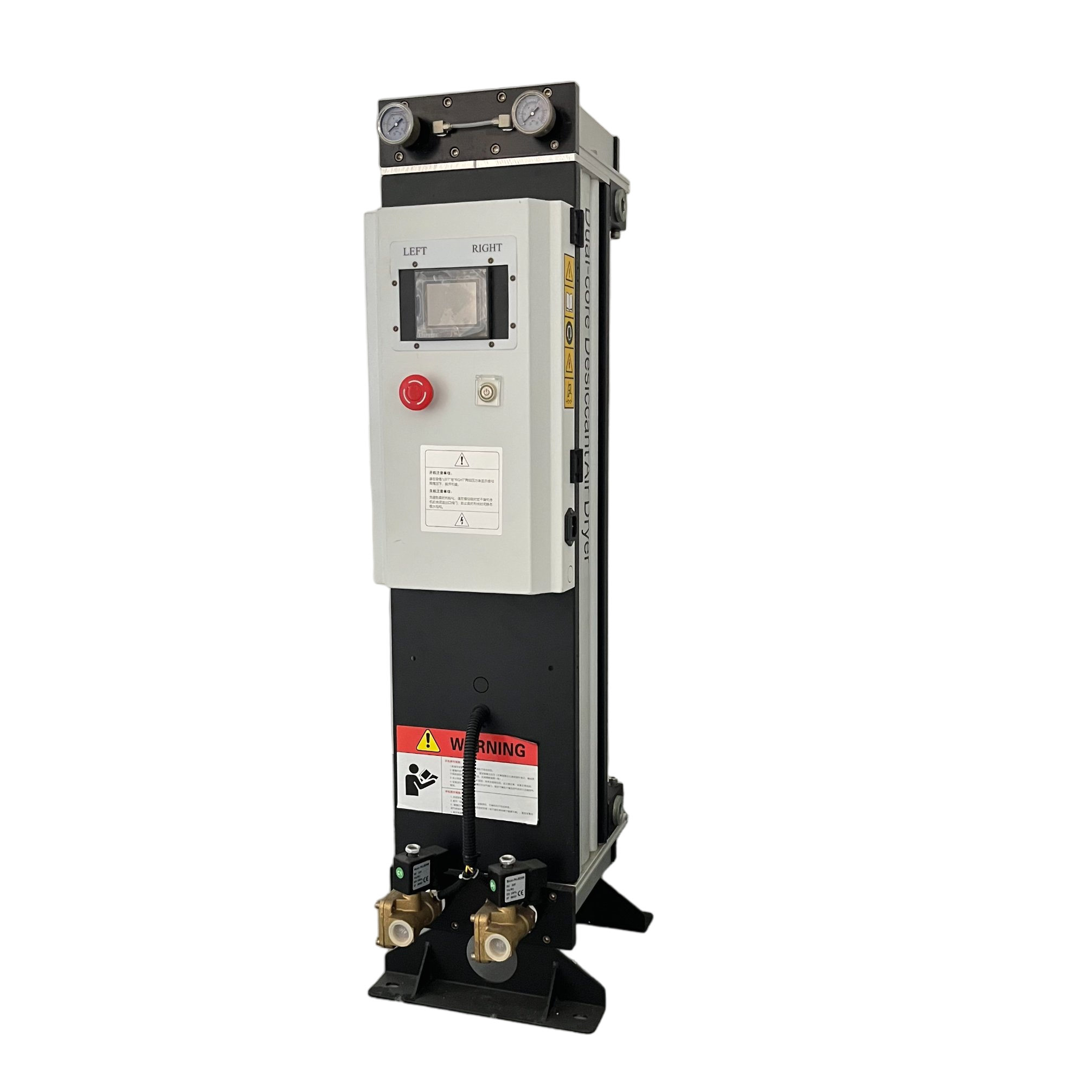

Caractéristiques du produit

Conception intégrée modulaire, structure compacte, faible encombrement, installation et maintenance faciles.

Technologie de séchage par régénération sans chaleur, performance stable et faible coût d’exploitation.

Adsorbant composite haute efficacité (alumine activée + tamis moléculaire 13X), garantissant un point de rosée bas et stable.

Faible perte de pression, faible consommation d’air de régénération, haute efficacité énergétique.

Système de contrôle par écran tactile PLC intelligent, fonctionnement entièrement automatique.

Large gamme d’applications, particulièrement adapté à la découpe laser et aux autres équipements d’alimentation en air de haute précision.

Avantages du produit

Conception modulaire : petite taille, poids léger, facilité d’installation et de remplacement.

Point de rosée stable : point de rosée de sortie jusqu’à -20℃, répondant pleinement aux besoins industriels de haute précision.

Faible consommation d’énergie : faible perte de pression et faible consommation d’air de régénération.

Contrôle intelligent : contrôleur à écran tactile PLC, fonctionnement entièrement automatique avec une grande fiabilité.

Matériaux de haute qualité : tubes en alliage d’aluminium 6063 anodisé de haute qualité, longue durée de vie.

Performance stable : adapté à une large gamme de pressions et de températures, forte adaptabilité.

Paramètres techniques

1.1. Conditions standard de conception nominale et de réception

Fluide applicable : air comprimé / air non corrosif

Principe de fonctionnement : adsorption et régénération pour l’élimination de l’eau

Débit d’air d’entrée : Std. 2,6 Nm³/min

Pression d’air d’entrée : Std. 16 bar | Min. 4 bar, Max. 16 bar

Température d’air d’entrée : Std. 35 ℃ | Max. 42 ℃

Un séparateur d’eau à cyclone est recommandé à l’entrée.

Température ambiante : Std. 35 ℃ | Min. 2 ℃, Max. 45 ℃

Perte de charge à pleine charge : Std. 0,12 bar

Température de l’air de sortie : 3~5℃ supérieure à la température d’entrée

Point de rosée de l’air de sortie : -20℃

Type de séchage : régénération sans chaleur

Raccordement d’entrée : G1 (filetage femelle)

Raccordement de sortie : G1 (filetage femelle)

Poids net : 38 kg

1.2. Données de séchage

Consommation d’air de régénération : ≤ 12,5%

Alimentation électrique : 220 V CA, 50 Hz

Consommation électrique : 0,15 kW

Modules d’adsorption : 2 pièces

Poids de l’adsorbant : 14 kg

Type d’adsorbant : alumine activée + tamis moléculaire 13X, 3-5 mm

Matériau du tube d’adsorption : alliage d’aluminium 6063 anodisé conforme aux normes nationales

1.3. Composants de contrôle du système d’entrée d’adsorption

Corps de vanne de guidage d’entrée | DY-MJT-2P | DEMARGO | 1 ensemble

Ensemble de joint d’entrée | DYJQ-ZL-032 | DEMARGO | 2 ensembles

1.4. Composants de contrôle du système d’échappement d’adsorption

Corps de vanne du collecteur d’échappement | DY-MPT-2P | DEMARGO | 1 ensemble

Vanne de contrôle d’échappement | DY-MPF-32 | DEMARGO | 2 pièces

Ensemble de joint d’échappement | DYPQ-ZL-032 | DEMARGO | 2 ensembles

Silencieux | DYSLI-004-B | DEMARGO | 2 pièces

1.5. Composants de contrôle du système de sortie d’adsorption

Corps de vanne de guidage de sortie | DY-MCT-2P | DEMARGO | 1 ensemble

Ensemble de joint de contrôle | DYDX-ZL-032 | DEMARGO | 2 ensembles

1.6. Composants électriques du système de contrôle

Système de contrôle du sécheur | DY-PLC028-01 (écran tactile) | DEMARGO | 1 ensemble

Alimentation électrique | LRS75-24 | Mean Well | 1 pièce

Électrovanne | DY-DCFT001 | DEMARGO | 2 ensembles

1.7. Instruments et compteurs

Manomètre de sortie d’air comprimé | YZ60-16 bar | DEMARGO | 2 pièces | Zhejiang, Chine

Analyseur de point de rosée | série PDP +40～-60℃ | SUTO | Optionnel | Shenzhen, Chine

Remarque

Afin d’assurer une performance produit plus stable, notre société se réserve le droit de remplacer librement les composants de la liste de configuration par des pièces plus stables d’autres marques ou modèles sans préavis.

Le produit réel prévaut.

Applications principales et industries

Objectif principal

Fournir de l’air comprimé propre, sec et à bas point de rosée pour les systèmes pneumatiques industriels, en éliminant efficacement l’humidité, l’huile et les impuretés pour garantir le fonctionnement stable des équipements pneumatiques.

Secteurs d’application

Industrie de la découpe laser et du soudage laser

Fabrication électronique et électrique

Industrie pharmaceutique et agroalimentaire

Machines de précision et équipements d’automatisation

Industrie de l’emballage et de l’impression

Systèmes d’air comprimé industriels généraux
